回轉窯是冶金、化工、建材等行業生產流程中核心設備,保證期安全、效率高的運行時提高企業生產效益的關鍵。滾圈作為紅星回轉窯中的一個小零件,在生產過程中卻起著非常重要的支承作用,這個其結構有著密不可分的關系,下文中我們?cè)敿?xì)介紹。

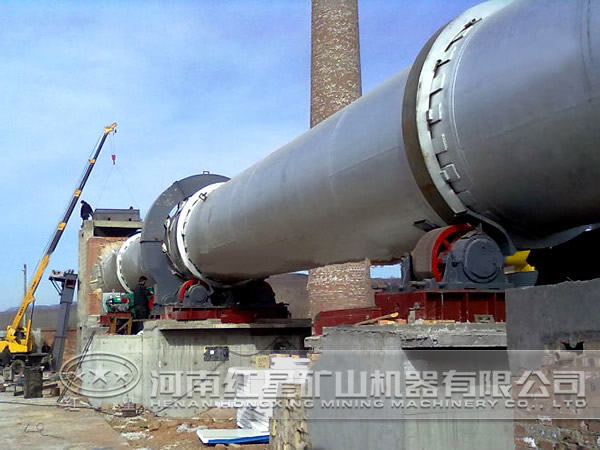

回轉窯屬于回轉圓筒類設備,小角度傾斜安裝,以低速回轉。運行時,物料從窯的高(又稱窯尾端)加入;燃料由窯的底端(又稱窯頭端)噴入,煙氣由高排出;隨著窯筒體的回轉,窯內物料在翻轉的同時沿軸向移動;物料在移動過程中,通過與熱氣流的逆流換熱而得到加熱,經過物理與化學變化,成為合格產品從低端卸出。
滾圈是套在回轉窯筒體上的剛性環,筒體、窯襯、物料等所有回轉部分的重量都是通過滾圈傳遞到支撐裝置上的,滾圈可以傳遞幾百?lài)嵵械妮d荷,其本身的承重重量也可達幾十噸,是回轉窯重要的零件。
滾圈為一厚圓環,在水泥窯中稱之為輪帶,是回轉窯的主體部件之一,回轉窯筒體、窯襯、物料等所有回轉部位的重量,都要通過滾圈施加到拖輪上。
按截面形式滾圈可以分為矩形、箱形、剖分式。矩形滾圈截面是實心矩形、整體結構,因此鑄造裂縫少,鑄造缺陷不突出。箱形滾圈截面形狀復雜,內部分布許多孔和空腔,截面形狀復雜,鑄造中易產生裂縫等缺陷,使該結構在不降低筒體剛度的情況下,節約了材料。因此,大型回轉窯一般都是用箱形滾圈。
滾圈分固定式和活套式連接兩種。固定式連接是將筒體的短節與滾圈焊接在一起,這種結構筒體的截面抵抗變形能力較好,但由于回轉窯起停時筒體和滾圈的溫差變化大,陳勝較大熱應力,易產生“頸縮”現象?;钐资竭B接是將滾圈松套在筒體上,筒體和滾圈之間采用焊接式墊板來連接。目前回轉窯筒體和滾圈基本上采用活套式連接方式。
以上就是紅星機器對于回轉窯重要部件滾圈結構的介紹,更多回轉窯知識,歡迎致電咨詢。
